襯氟泵選用襯氟隔膜泵,襯氟離心泵,襯氟磁力泵,襯氟自吸泵

時間：2015/12/14 來源：浙江揚子江泵業有限公司

一、FZB襯氟自吸泵的結構與原理

FZB襯氟自吸泵過流部件采用純凈的氟塑料合金制成，配置外裝式波紋管機械密封。自吸泵主要由儲液室、氣液分離室、渦室、回流孔、葉輪組成。開機前，泵腔內注滿液體儲液室氣液在葉輪高速運轉帶動下，將氣液混合物吸進渦室加壓進入氣液分離室，此時，因空氣比重小于液體，便自然逃逸進入官網，液體則自動從回流孔回流，與儲液室空氣再次混合，被葉輪循環加壓進入氣液分離室…,直至吸程管路中的空氣被排盡，介質被輸送到工況所需要的任意場所。

二、FZB襯氟自吸泵的產品用途

本產品可以安全輸送強酸、強堿、劇毒、有機溶劑、及純凈、貴重的化學介質，充分滿足嚴格的安全性、可靠性和生態環保要求，適用于各種化工流程。儲存液體的容器低于±000（地平面）1m-3m,不便倒灌和加液的場合，使用該泵垂直固定在崗位上，可持續或間斷抽取、輸送化工介質。車輛、船舶裝卸化工介質時，自吸泵可流動在任何崗位。斷續抽取輸送。適用溫度：-20℃～80℃。

三、FZB襯氟自吸泵的型號意義

50FZB-30L

50：泵進口直徑是50mm B: 單級單吸懸臂式離心泵

F: 過流部件材質為氟塑料合金 30：揚程是30m

Z: 具有自吸功能 L: 長支架結構代號

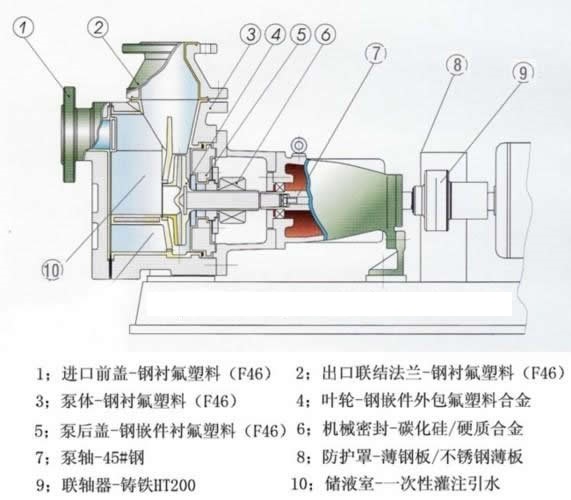

四、FZB襯氟自吸泵的產品結構

FZB型氟料合金泵由泵體，葉輪，后蓋，密封件，支架，泵軸，軸承，連軸器，吊緊螺栓，螺母，底板組成。

1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合金制成。

2、后蓋右邊一側內埋一只不銹鋼板(1Cr18Ni9Ti)模壓塑料合金而成。

3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。

4、機械密封：采用WB2、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

五、FZB襯氟自吸泵型號及參數

序號	型號	流量（m³/h）	揚程	效率(%)	汽蝕余量	*進口出口**	自吸高度	自吸時間	電機功率	整機重量
1	25FZB-20L	1.5	19	10	3.0	*2525**	1	180	2.2	65
		*3.6	18	20
		6	16	30
2	40FZB-20	5	22	35	3.0	*4050**	1	180	3	47
		*8	20	42
		12	17	40
3	40FZB-30L	5	32	24	3.5	*4050**	3	150	4	160
		*8	30	48
		12	28	45
4	50FZB-20	8	22	35	3.0	*5050**	1	180	3	47
		*12	20	42
		15	17	40
5	50FZB-30L	8	32	24	3.5	*5050**	3	150	4	160
		*12	30	48
		15	28	45
6	50FZB-45L	8	47	24	3.5	*5032**	3	150	7.5	210
		*12	45	35
		15	43	32
7	50FZB-70L	8	72	20	4.0	*5032**	3	150	15	320
		*12	70	26
		25	65	39
8	65FZB-30L	15	32	40	4.0	*6550**	3	200	7.5	210
		*25	30	55
		35	27	48
9	65FZB-45L	15	47	30	4.0	*6540**	3	180	11	300
		*25	45	42
		35	38	44
10	65FZB-70L	15	72	30	4.0	*6540**	3	180	30	530
		*25	70	41
		35	65	42
11	80FZB-30L	35	32	54	4.5	*8065**	3	150	11	284
		*50	30	58
		60	25	48
12	80FZB-45L	35	47	45	4.5	*8065**	3	180	15	330
		*50	45	53
		60	42	46
13	80FZB-70L	35	72	45	5.0	*8050**	3	200	30	550
		*50	70	50
		60	65	43
14	100FZB-30L	65	32	54	6.0	*10080**	3	150	18.5	390
		*100	30	60
		110	26	54
15	100FZB-45L	65	46	48	6.0	*10080**	3	150	30	500
		*100	45	55
		110	40	48

注：1.全塑規格：25FZB-20L、40FZB-20、50FZB-20，其余規格均為金屬+襯里結構。

2.設計壓力：全塑為0.6MPa;金屬+襯里為1.6MPa.

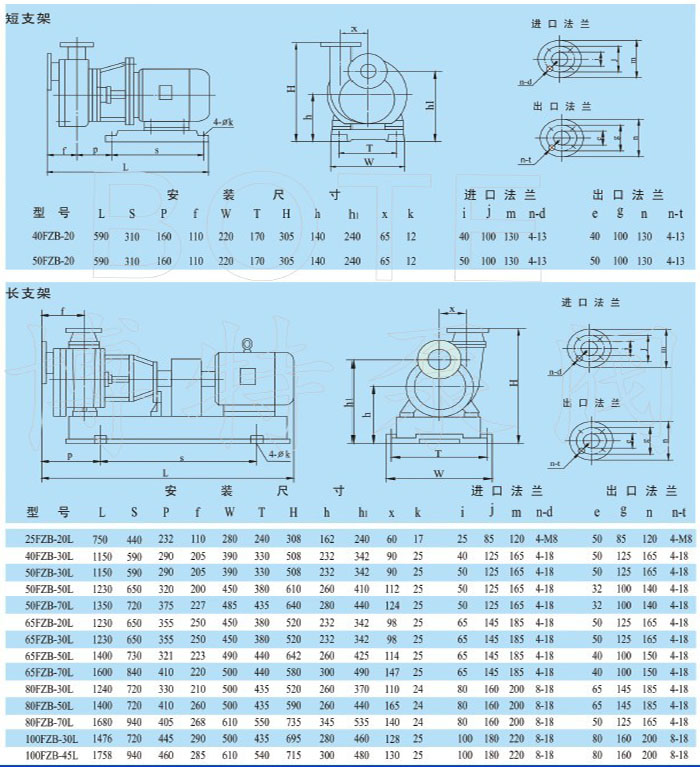

六、FZB襯氟自吸泵安裝尺寸圖

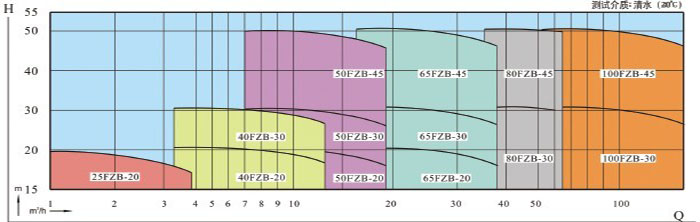

七、FZB襯氟自吸泵性能曲線圖

IHF襯氟離心泵

一、IHF襯氟離心泵設計特點

按國際標準設計，過流部件全部緊襯氟塑料，泵的承重部分為金屬材料。配置外裝式波紋管機械密封，對磨材質：氧化鋁VS四氟、碳化硅VS四氟、硬質合金VS硬質合金，用戶可按要求自行選擇對磨材料。

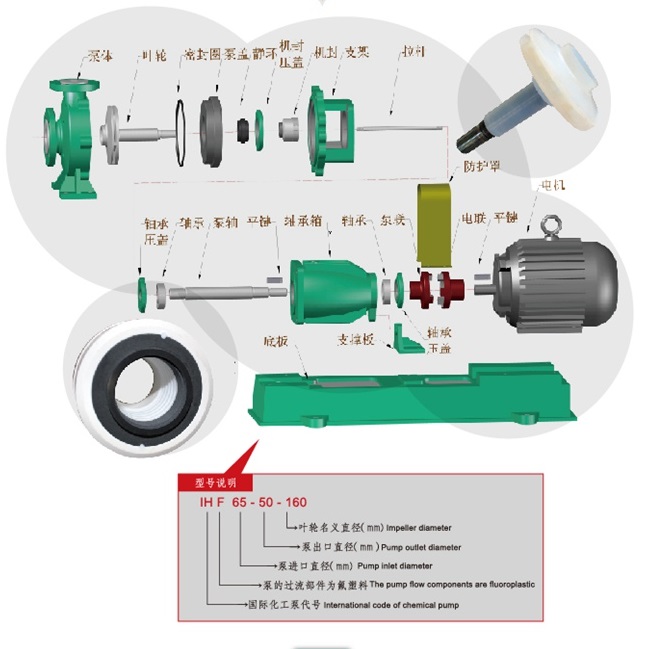

二、IHF襯氟離心泵結構

三、IHF襯氟離心泵用途

本產品廣泛適用于：汽車制造中的酸洗、噴漆工藝；有色金屬冶煉中的電解液輸送；離子膜燒堿項目中的氯水、廢水處理和加酸等工藝流程。能安全輸送強酸、強堿、劇毒、易燃易爆、及純凈、貴重的化學介質，是化工行業節能減排的首選產品。

適用溫度：-20℃～120℃。

四、IHF襯氟離心泵的型號意義

IHF80-50-200

IH: 國際標準化泵系列代號 50：泵出口口徑是50mm

F: 過流部件材質為氟塑料合金 200：葉輪名義直徑是200mm

80：泵進口口徑是80mm

五、IHF襯氟離心泵型號及參數

轉速：2900r/min

型號	轉速 (r／min)	流量		揚程 (m)	效率 (％)	功率(KW)		必需汽蝕余量 (m)	葉輪直徑 (mm)	重量 (kg)
型號	轉速 (r／min)	(m3／h)	(L／s)	揚程 (m)	效率 (％)	軸功率	電機功率	必需汽蝕余量 (m)	葉輪直徑 (mm)	重量 (kg)
IHF32-25-125	2900	3.5 5 6.5	0.97 1.39 1.80	21 20 18	40 44 42	0.50 0.62 0.76	1.5	2.3	128	80
IHF32-25-125	1450	1.75 2.5 3.25	0.49 0.69 0.90	5.25 5 4.5	37 40 38	0.068 0.085 0.105	0.75	2.3	128	75
IHF32-25-125A	2900	3.1 4.5 5.8	0.06 1.25 1.61	17.6 16 14.4	38 41 40	0.70 0.48 0.57	1.1	2.3	115	75
IHF32-25-160	2900	3.5 5 6.5	0.97 1.39 1.80	33 32 30	34 40 42	0.93 1.10 1.26	2.2	2.3	162	90
IHF32-25-160	1450	1.75 2.5 3.25	0.49 0.69 0.90	8.25 8 7.5	30 38 40	0.13l 0.143 0.166	0.75	2.3	162	75
IHF32-25-160A	2900	3.1 4.5 5.8	0.86 1.25 1.61	29 28 26	30 35 36	0.8l 0.97 1.14	1.5	2.3	152	80
IHF40-32-125	2900	4.4 6.5 8.3	1.22 1.80 2.31	21 20 18	40 45 43	0.63 0.79 0.95	2.2	2.5	128	90
IHF40-32-125	1450	2.2 3.25 4.15	0.60 0.90 1.15	5.25 5 4.5	37 41 40	0.085 0.108 0.127	0.75	2.5	128	75
IHF40-32-125A	2900	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	38 42 40	0.49 0.58 0.72	1.5	2.5	115	80
IHF40-32-160	2900	4.4 6.5 8.3	1.22 1.80 2.31	33 32 30	34 40 39	1.16 1.42 1.71	2.2	2.5	162	90
IHF40-32-160	1450	2.2 2.5 3.25	0.60 0.90 1.15	8.25 8 7.5	33 36 37	0.14 0.15 0.18	0.75	2.5	162	75
IHF40-32-160A	2900	3.9 5.6 7.4	1.08 1.56 2.06	29 28 26	32 38 37	0.96 1.23 1.41	1.5	2.5	152	80
IHF50-32-125	2900	8.8 12.5 16.3	1.08 1.56 2.06	21.5 20 17.5	45 54 53	1.15 1.26 1.47	2.2	3.0	128	90
IHF50-32-125	1450	4.4 6.25 8.15	17 1.74 2.26	5.37 5 4.37	37 46 45	0.17 0.18 0.22	0.75	3.0	128	75
IHF50-32-125A	2900	8 11 14.5	2.22 3.05 4.03	17 16 14	42 52 51	0.88 0.92 1.08	1.5	3.0	115	80
IHF50-32-160	2900	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	41 48 47	1.93 2.27 2.84	4	3.0	160	120
IHF50-32-160	1450	4.4 6.25 8.15	1.2 1.74 2.26	8.25 8 7.5	31 41 42	0.31 0.33 0.39	0.75	3.0	160	90
IHF50-32-160A	2900	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	39 47 46	1.16 1.88 2.34	3	3.0	150	l00
IHF50-32-200	2900	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	34 42 41	3.70 4.10 5.20	7.5	3.0	190	150
IHF50-32-200	1450	4.4 6.25 8.15	1.2 1.74 2.26	13 12.5 12	25 33 36	0.62 0.65 0.74	1.5	3.0	190	100

型號	轉速 (r／min)	流量		揚程 (m)	效率 (％)	功率(KW)		必需汽蝕余量 (m)	葉輪直徑	重量 (kg)
型號	轉速 (r／min)	(m3／h)	(1／s)	揚程 (m)	效率 (％)	軸功率	電機功率	必需汽蝕余量 (m)	葉輪直徑	重量 (kg)
IHF50-32-200A	2900	8.2 11.7 15.2	2.28 3.25 4.22	45 44 42	31 40 39	3.24 3.50 4.45	5.5	3.0	178	130
IHF50-32-250	2900	8.8 12.5 16.3	2.44 3.47 4.53	82 80 76	27 35 34	7.30 7.80 10	11	3.0	250	220
IHF50-32-250	1450	4.4 6.25 8.15	1.2 1.74 2.26	20.5 20 19	20 27 30	1.22 1.26 1.40	2.2	3.0	250	100
IHF50-32-250A	2900	8.2 11.7 15.2	2.28 3.25 4.22	7l 70 68	25 34 33	4.53 6.56 8.52	7.5	3.0	235	170
IHF65-50-l25	2900	17.5 25 3	4.86 6.94 9.0	21.5 20 17.5	56 64 63	1.83 2.13 2.42	3	3.5	128	100
IHF65-50-l25	1450	8.75 12.5 16	2.43 3.47 4.44	5.37 5 4.37	45 57 58	0.28 0.30 0.33	0.75	3.5	128	80
IHF65-50-125A	2900	15.6 22.3 29	4.33 6.19 8.1	17 16 14	53 62 61	1.36 1.57 1.79	2.2	3.5	115	90
IHF65-50-160	2900	17.5 25 32	4.86 6.94 9.0	33 32 27.5	50 59 57	3.15 3.69 4.20	5.5	3.5	160	145
IHF65-50-160	1450	8.75 12.5 16	2.43 3.47 4.44	8.25 8 6.87	40 53 51	0.49 0.51 0.59	1.1	3.5	160	90
IHF65-50-160A	2900	16.4 23.3 30.4	4.56 6.5 8.44	29 28 24	48 58 56	2.70 3.10 3.54	4	3.5	150	130
IHF65-40-200	2900	17.5 25 32	4.86 6.94 9.0	52 50 45.5	45 54 54	5.50 6.30 7.35	11	3.5	195	225
IHF65-40-200	1450	8.75 12.5 16	2.43 3.47 4.44	13 12.5 11.4	36 46 47	0.86 0.93 1.05	1.5	3.5	195	100
IHF65-40-200A	2900	16.4 23.3 30.4	4.56 6.5 8.44	46 44 40	43 53 52	4.30 5.00 5.20	7.5	3.5	183	170
IHF65-40-250	2900	17.5 95 32	4.86 6.94 9.0	82 80 76	39 50 52	10.10 10.90 12.74	18.5	3.5	250	240
IHF65-40-250	1450	8.75 12.5 16	2.43 3.47 4.44	20.5 20 19	32 42 44	1.52 1.62 1.88	3	3.5	250	130
IHF65-40-250A	2900	16.4 23.3 30.4	4.56 6.5 8.44	71 70 68	36 48 50r-	8.80 9.30 11.25	15	3.5	235	230
IHF80-65-125	2900	35 50 65	9.72 13.9 18.1	21.5 20 17	64 69 67	3.20 3.95 4.50	5.5	4.0	134	150
IHF80-65-125	1450	17.5 25 32.5	4.86 6.9 9.0	5.37 5 4.25	54 64 62	0.47 0.53 0.6l	1.1	4.0	134	90
IHF80-65-125A	2900	31 45 58	8.6 12.5 16.1	17 16 14	62 68 67	2.30 2.88 3.30	4	4.0	120	130
IHF80-65-160	2900	35 50 65	9.72 13.9 18.1	33 32 27.5	60 68 67	5.24 6.41 7.27	11	4.0	165	220

型號	轉速 (r／min)	流量		揚程 (m)	效率 (％)	功率(KW)		必需汽蝕余量 (m)	葉輪直徑	重量 (kg)
型號	轉速 (r／min)	(m3／h)	(l／s)	揚程 (m)	效率 (％)	軸功率	電機功率	必需汽蝕余量 (m)	葉輪直徑	重量 (kg)
IHF80-65-160	1450	17.5 25 32.5	4.86 6.9 9.0	8.25 8 6.88	50 62 61	0.78 0.88 1.00	1.5	4.0	165	100
IHF80-65-160A	2900	31 45 58	8.6 12.5 16.1	29 28 24	58 67 66	4.10 5.12 5.34	7.5	4.0	165	190
IHF80-50-200	2900	35 50 65	9.72 13.9 18.1	52 50 45.5	52 64 65	9.53 10.64 12.39	15	4.0	197	230
IHF80-50-200	1450	17.5 25 32.5	4.86 6.9, 9.0	13 12.5 11.38	51 59 58	1.21 1.44 1.74	3	4.0	197	130
IHF80-50-200A	2900	31 45 58	8.6 12.5 16.1	46 44 40	50 63 62	7.35 8.56 10	11	4.0	185	220
IHF80-50-250	2900	35 50 65	9.72 13.9 18.1	82 80 72	40 50 51	19.40 21.80 25	30	4.0	248	400
IHF80-50-250	1450	17.5 25 32.5	4.86 6.9 9.0	20.5 20 18	40 50 51	2.40 2.70 3.12	4	4.0	248	145
IHF80-50-250A	2900	31 45 58	8.6 12.5 16.1	71.5 70 63	39 50 51	15.40 17.60 19.90	22	4.0	232	310
IHF100-80-125	2900	70 100 130	19.4 27.8 36.1	23 20 14	70 75 65	6.26 7.26 7.63	11	5.0	136	220
IHF100-80-125	1450	35 50 65	9.7 13.9 18.0	5.75 5 3.5	65 70 64	0.85 0.97 0.98	1.5	4.5	136	100
IHF100-80-125A	2900	62.6 89 116	17.4 24.7 32.2	18 16 11	68 73 65	4.50 5.30 5.74	7.5	5.0	122	200
IHF100-80-160	2900	70 100 130	19.4 27.8 36.1	34 32 24	68 74 65	9.53 11.78 13.03	15	5.0	170	230
IHF100-80-160	1450	35 50 65	9.7 13.9 18.0	8.5 8 6.5	60 68 67	1.35 1.60 1.69	2.2	4.5	170	110
IHF100-80-160A	2900	65.4 93.5 121	18.2 26 33.6	32 28 21	66 73 65	8.60 9.30 10.6	11	5.0	159	220
IHF100-65-200	2900	70 100 130	19.4 27.8 36.1	52 50 42	64 72 71	15.50 18.91 20.94	30	5.0	210	400
IHF100-65-200	1450	35 50 65	9.7 13.9 18.0	13 12.5 10.5	60 68 63	2.06 2.50 2.95	4	4.5	210	140
IHF100-65-200A	2900	65.4 93.5 121	18.2 26 33.6	46 44 37	63 71 70	13 15.02 17.40	22	5.0	197	310
IHF100-65-250	2900	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	26.60 31.60 35	45	4.0	255	450
IHF100-65-250	1450	30 50 60	8.33 13.9 16.7	21.2 20 18.5	58 63 62	3.00 4.30 4.72	5.5	4.5	255	170
IHF100-65-250A	2900	65.4 93.5 121	16.2 26 33.6	76.5 70 59	60 68 67	20.25 26.2 28	37	4.5	238	410

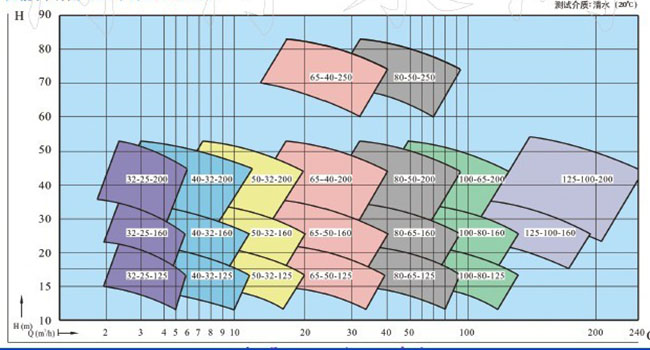

六、IHF襯氟離心泵的性能曲線圖

IHF襯氟離心泵-2900r/min

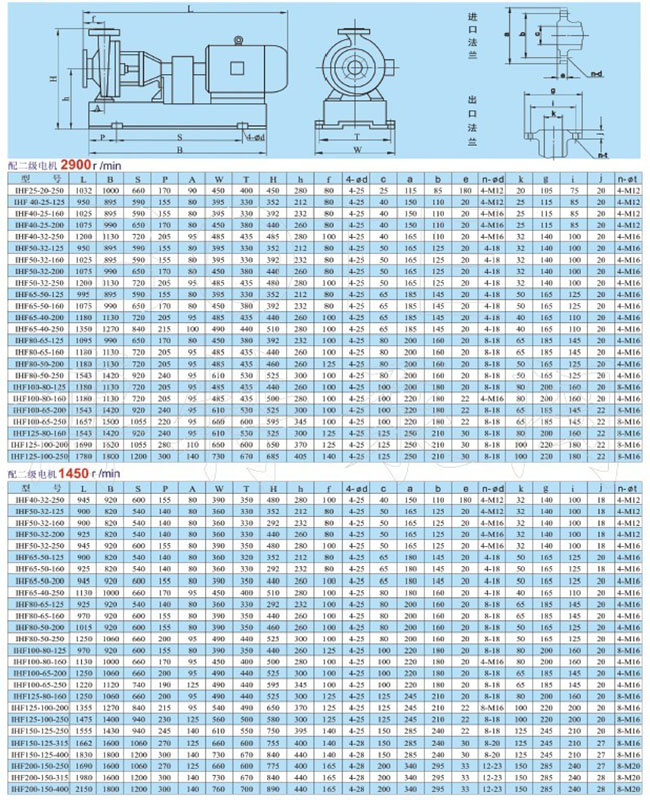

七、IHF襯氟離心泵的安裝尺寸圖

八、IHF襯氟離心泵使用范圍

1.耐壓極限：耐壓極限為1.0MPa，要注意泵的輸出壓力不能超過耐壓極限。

2.使用溫度范圍：-20 ~100℃；環境溫度變化范圍：0~40℃；環境濕度變化范圍：35~85%RH.

3.如果工況使用溫度在100℃~150℃范圍內，其過流部件采用高溫氟塑料制造。

4.可輸送帶有少量顆粒及結晶的介質（固含量≤10%），禁止輸送會產生大量氣泡的介質。

5.液體粘度對泵性能的影響：當液體粘度發生變化的時候，泵的性能也有所變化。

九、IHF襯氟離心泵使用注意事項

1、離心泵禁止空運裝，泵運行時的小流量：設計點35%。

2、如果泵運轉時發生汽蝕，必須在1分鐘內停機。

3、介質溫度變化應控制在40℃以內，過高的溫升/降可能導致泵零件的損壞。

4、如果泵運行時突然停電，必須立刻關閉電源，并關閉出口閥門。

5、泵的噪音≤95dB，如果發生振動和噪音，應停機檢查，排除故障，才能工作。

6、泵進口口徑< 150mm: 選擇脂潤滑軸承，軸承箱禁止另加機油。

泵進口口進≥150mm：選擇油潤滑軸承，軸承箱須另加機油

注：IHF100-65-250、IHF125-100-200(250)離心泵采用油潤滑軸承，軸承箱須另加機油。

CQB-F襯氟磁力泵

一、概述：

　　CQB型氟塑料磁力泵是應用現代磁力學原理，利用永磁體實現無接觸間接傳動的一種化工流程泵。當電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，介質完全封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，徹底解決了機械傳動泵的軸封泄漏，是全密封、無泄漏、無污染的新型工業泵。

CQB型磁力泵是化工流程中杜絕跑、冒、滴、漏現象，消除環境污染，創造“無泄漏車間”、“無泄漏工廠”，實現安全、文明生產的理想用泵。

二、工作原理

磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。

三、產品特點

CQB氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，CQB氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。

四、泵的軸封

CQB氟塑料磁力泵大的優勢就是采用內外磁力間接驅動，完全取消了傳統離心式泵的軸封，內外磁之間采用不銹鋼套與氟塑料材質的隔離套完全隔離，從而真正達到了零泄漏輸送，對于輸送易燃、易爆、易揮發及貴重的夜體輸送更為放心，真正避免了使用過程中的維護工作。

五、用途

本產品被廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。

六、使用溫度 -50℃～160℃ (超過100度時部分主件需選材)

七、可輸送介質：輸送任意濃度的酸性、堿性、油類、稀有貴重液體、毒性液體、揮發性的化學介質。特別是易漏、易燃、易爆液體的輸送。

八、性能參數

型號	流量(m3/h)	揚程	汽蝕余量	轉速	口徑		使用溫度(℃)	電機功率	重量
型號	流量(m3/h)	揚程	汽蝕余量	轉速	進口	出口	使用溫度(℃)	電機功率	重量
CQB16-12-50F	0.6	2	9	2900	16	12	＜80	0.025	5
CQB15-15-65F	0.8	3.2	6	2900	15	15	＜80	0.18	7
CQB20-15-75F	1.6	7	6	2900	20	16	＜80	0.18	8
CQB25-20-100F	2.5	10.5	6	2900	25	20	＜80	0.37	12
CQB32-20-110F	3.6	12.5	6	2900	32	20	＜80	0.55	18
CQB32-20-125	3.6	20	6	2900	32	20	＜80	0.75	20
CQB32-20-160F	3.6	32	5	2900	40	25	＜80	1.5	50
CQB40-25-120F	6.3	15	5	2900	40	25	＜80	0.75	35
CQB40-25-160F	6.3	32	5	2900	40	25	＜80	2.2/3	55
CQB40-40-125F	6.5	17.5	3.7	2900	40	40	＜80	1.1	40
CQB50-32-125F	12	20	3.2	2900	50	32	＜80	1.5	45
CQB50-32-160F	12.5	32	3.5	2900	50	32	＜100	4	80
CQB50-32-200F	12.5	50	3.5	2900	50	32	＜100	7.5	150
CQB65-50-125F	25	20	4	2900	65	50	＜100	4	100
CQB65-50-150F	20	25	4	2900	65	50	＜100	4	100
CQB65-50-150F(A)	17.5	32	4	2900	65	50	＜100	7.5	100
CQB65-50-160	25	32	4	2900	65	50	＜100	7.5	160
CQB65-50-180F	8	38	5.5	2900	65	50	＜100	5.5	100
CQB65-40-200F	25	50	4	2900	65	40	＜100	11	180
CQB80-65-125F	50	20	4	2900	80	65	＜100	7.5	160
CQB80-65-160F	50	32	4	2900	80	65	＜100	11	180
CQB80-50-200F	50	50	4	2900	80	50	＜100	18.5	195
CQB100-80-160F	100	32	4	2900	100	80	＜100	22	220

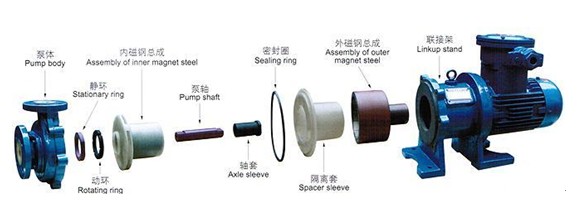

九、結構爆炸圖

(1)、泵殼：采用金屬外殼內襯氟塑料(F46)
(2)、陶瓷靜環
(3)、密封圈：采用氟橡膠
(4)、隔離套：采用氟塑料制成
(5)、支架、電機
(6)、填充四氟動環
(7)、葉輪、內磁轉子
(8)、外磁鋼總成：采用高強度稀土材料制成

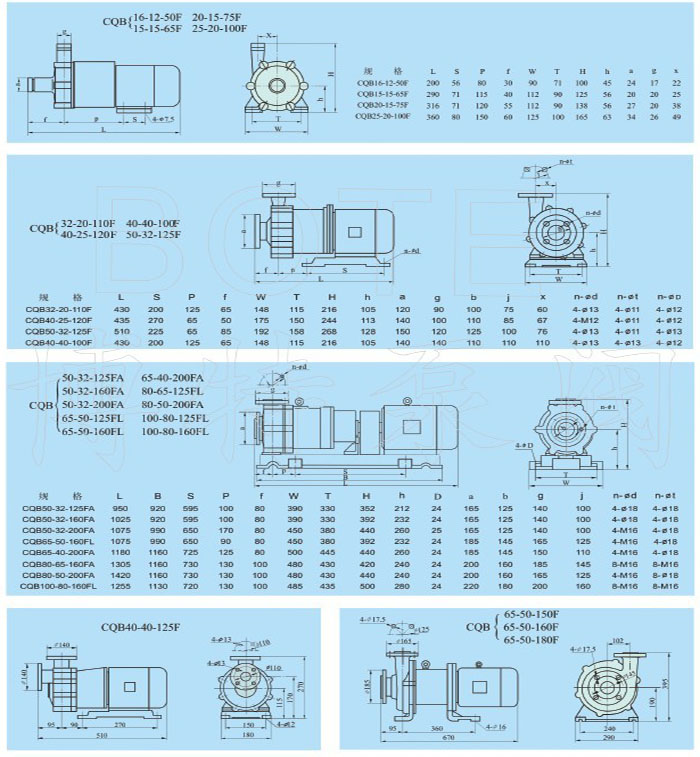

十、CQB襯氟磁力泵安裝尺寸圖

十一、CQB襯氟磁力泵使用注意事項

1．磁力泵禁止空運裝，泵運行時的小流量：設計點：35%。

2. 如果泵運轉時發生汽蝕，必須在1分鐘內停機。

3. 磁力泵建議連續運行；經常開/關機會導致泵使用壽命大大減低。如必須切斷使用，1小時開/關的次數不要超過5次。

4. 泵抽取介質溫度變化應控制在40℃以內，過高的溫升/降可能導致泵零件（如軸、軸承）的損壞。

5. 如果泵運行時突然停電，必須立刻關閉電源，并關閉出口閘閥。

6. 泵的噪音≤95Db。

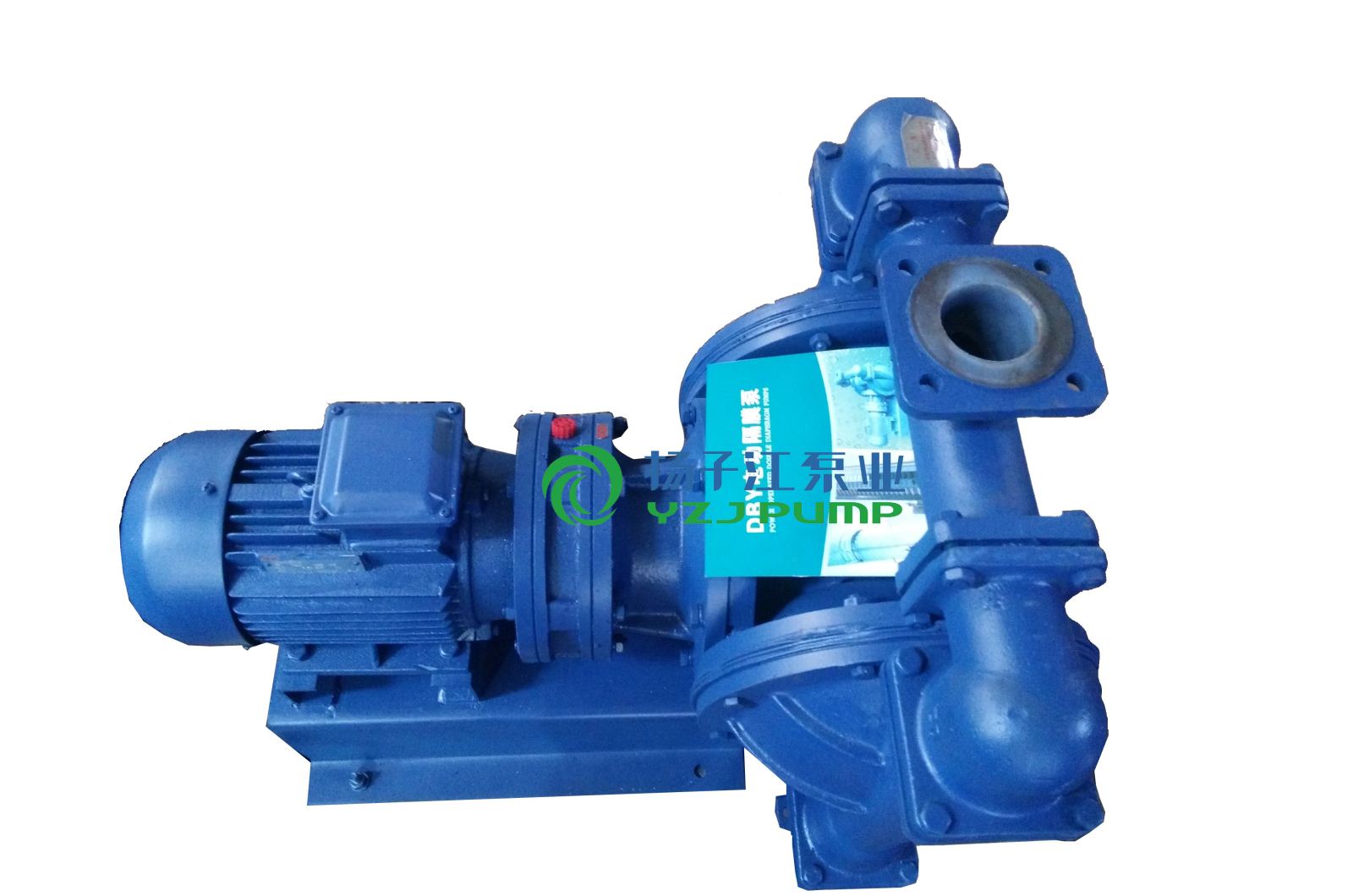

DBY-CF46襯氟電動隔膜泵-產品概述：

電動隔膜泵新型的容積式結構泵,其工作原理是電動機通過變速齒輪箱帶動偏心輪擠壓隔膜而達到改變隔膜腔的容積來將介質輸送出去.該泵集雜質泵,螺桿泵,自吸泵,泥漿泵.屏蔽泵的優點于一身,廣泛的應用了石化,涂裝,電鍍,廢水處理,化工等行業,獲得用戶的一致好評.DBYCF46型全襯氟電動隔膜泵是永嘉縣揚子江泵業有限公司技術人員應廣大客戶要求,在DBY電動隔膜泵的基礎上進行材質改良,其泵體外殼采用優質HT200鑄鐵,具有良好的物理性能,內襯部分采用有塑料之王美稱的聚全氟代乙丙烯(氟特龍),具有耐強酸性,耐強堿性,抗強氧化型,無毒害,對輸送介質不粘貼,可輸送除熔融金屬鈉及液氟之外的所有腐蝕性介質。自投放市場以來深收化工、石化、煉油、氯堿、制酸、磷肥、制藥、農藥、化纖、染化、焦化、煤氣、有機合成、有色冶煉、鋼鐵、原子能等行業用戶青睞!

DBY-CF46襯氟電動隔膜泵-產品特點：

    一、不需灌引水,自吸能力達7米以上。
    二、通過性能好,直徑在10毫米以下的顆粒、泥漿等均可以毫不費力地通過, 對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
    三、由于隔膜將被輸送介質和傳動機械件分開,所以介質絕對不會向外泄漏。且泵本身無軸封,使用壽命大大延長。根據同介質,隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等,可以滿足不同用戶的要求。

四、允許空轉。

五、可將容器內帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡.

六、可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。

七、沒有動密封，維修簡便避免了泄漏。工作時無死點

DBY-CF46襯氟電動隔膜泵-型號意義：

例 DBY-40CF46

D-電動型

BY-隔膜泵

40-進出口徑40mm

CF46-過流部分襯氟

DBY-CF46襯氟電動隔膜泵-性能范圍：

流量：0-20m3/h；

揚程：30m；

功率：0.37-4kw；

轉速：1450r/min；

口徑：25-65mm；

溫度：-15-+150℃；

自吸高度：5-7m

DBY-CF46襯氟電動隔膜泵-使用范圍：

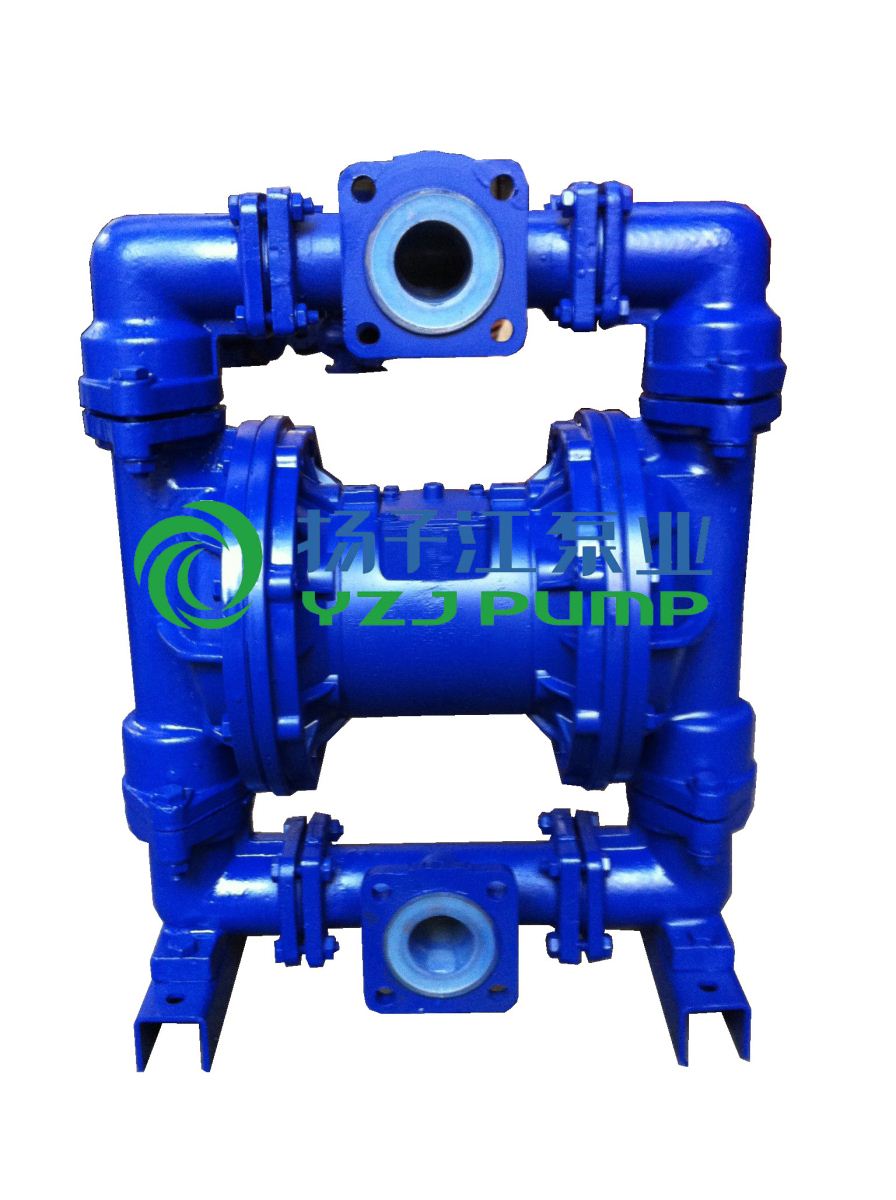

QBY-CF46系列襯氟氣動隔膜泵是目前國內新穎的一種采用壓縮空氣為動力源，通過氣閥往復運動分配空氣，帶動隔膜擠壓輸送介質的容積式泵，該泵集雜質泵、自吸泵、泥漿泵、屏蔽泵、潛水泵等輸送機械的優點。該系列產品以優質HT200鑄鐵為外殼，具有良好的物理性能，以聚四氟乙烯為內襯材料，可適用于除熔融態堿鹽以外的任何酸、堿及各類有機溶劑，應用范圍極其廣泛系列泵具有結構美觀，良好的物理抗性，經久耐用等特點，對于各種腐蝕性液體、帶顆粒、高粘度、易揮發、易燃、易爆、劇毒的液體、陶瓷釉漿、果漿、膠水、油輪倉底油回收、臨時倒罐等液體均能予以抽光吸盡，尤其可以解決葉片式泵的跑、冒、滴、漏及不允許空轉等問題，該系列產品可利用普通干凈的工業氣或儀表氣，在0.1公斤的低壓下啟動，在正常輸送狀況下節約用氣量30%以上，是新一代的節能性泵種，具有良好的市場前景。其性能參數與德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。

襯氟氣動隔膜泵-使用場合：

     1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果醬、巧克力等。
     2.泵吸油漆、樹膠、顏料。
     3.粘合劑和膠水、全部種類可用泵吸取。
     4.各種瓦、瓷、磚器及陶器釉漿。
     5.油井鉆好后，用泵吸沉積物及灌漿。
     6.泵吸各種乳劑和填料。
     7.泵吸各種污水。
     8.用泵為油輪，駁船清倉吸取倉內污水。
     9.啤酒花及發酵粉稀漿、糖漿、糖蜜。
   10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
   11.各種橡膠漿。
   12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
   13.各種劇毒、易燃、易揮發液體。
   14.各種強酸、強堿、強腐蝕液體。
   15.各種高溫液體高可耐150℃。
   16.作為各種固液體分離設備的前級送壓裝置

襯氟氣動隔膜泵-工作原理及設計特點:
    1、壓縮空氣為動力。
    2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:
    （1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。
    （2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花
    （3）可以通過含顆粒液體：因為容積式工作且進口為球閥，所以不容易被堵。
    （4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動小，適用于不穩定物質的輸送
    （5）流量可調節，可以在物料出口處加裝節流閥來調節流量。
    （6）具有自吸的功能。
    （7）可以空運行，而不會有危險。
    （8）可以潛水工作。
    （9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。
    （10）沒有復雜的控制系統，沒有電纜、保險絲等。
    （11）體積小、重量輕，便于移動。
    （12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。
    （13）泵始終能保持高效，不會因為磨損而降低。
    （14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱
    （15）沒有動密封，維修簡便避免了泄漏。工作時無死點。

襯氟氣動隔膜泵-性能參數：

型號	流量 (m³/h)	揚程 (m)	出口壓力 bar	吸程 (m)	大允許顆粒直粒 (mm)	大供氣壓力 bar	大空氣消耗量 m3/min	材料
型號	流量 (m³/h)	揚程 (m)	出口壓力 bar	吸程 (m)	大允許顆粒直粒 (mm)	大供氣壓力 bar	大空氣消耗量 m3/min	流體襯氟
QBY-10CF₄₆	0～0.8	0～50	6	5	1	7	0.3	★
QBY-15 CF₄₆	0～1	0～50	6	5	1	7	0.3	★
QBY-25 CF₄₆	0～2.4	0～50	6	7	2.5	7	0.6	★
QBY-40 CF₄₆	0～8	0～50	6	7	4.5	7	0.6	★
QBY-50 CF₄₆	0～12	0～50	6	7	8	7	0.9	★
QBY-65 CF₄₆	0～16	0～50	6	7	8	7	0.9	★
QBF-80 CF₄₆	0～24	0～50	6	7	10	7	1.5	★
QBY-100 CF₄₆	0～30	0～50	6	7	10	7	1.5	★
